BIMFlex Allplan eklenti paketi

Allplan için BIM uyumlu yapı elemanları donatısı

BIMFlex, FlexSoft tarafından geliştirilen donatı otomasyonu ürün ailesidir. Her yapı elemanı için bir modül.

Kolon Donatısı Kiriş Donatısı Perde Duvar Donatısı Duvar Boşluk Kenarı Donatısı Döşeme Donatısı Döşeme Boşluk Kenarı Donatısı Karmaşık Şekil Donatısı FlexSoft Toolbox

Modül 01

BIMFlex Allplan Column Reinforcement

Kolon Donatısı

Kolon elemanlarının boyuna donatı yerleşimini ve etriye sıklaştırma bölgelerini otomatik modeller. Geometri değiştiğinde donatılar kendini günceller.

Kısa sürede donatı ve detayların hazır hale gelmesi
Şaşırtmalı donatı yerleşimi
Katı (solid) modellerde de çalışma
Revizyon sonrası otomatik güncelleme

Videoyu izleyin

BIMFlex Allplan Column Reinforcement — Kolon Donatısı

Boyuna donatı ve etriyeler, dakikalar yerine saniyeler

Modül 02

BIMFlex Allplan Beam Reinforcement

Kiriş Donatısı

Kiriş elemanlarının açıklık ve mesnet donatılarını, etriyelerini ve büküm detaylarını otomatik modeller. Geometri değişikliklerine uyum sağlar.

Açıklık ve mesnet donatılarının otomatik yerleşimi
Etriye ve büküm detaylarının hazırlanması
Şaşırtmalı alt ve üst donatı düzeni
En kesit ve boy kesitlerin etiketlenmesi

Videoyu izleyin

BIMFlex Allplan Beam Reinforcement — Kiriş Donatısı

Açıklık ve mesnet donatıları, büküm detaylarıyla

Modül 03

BIMFlex Allplan Wall Reinforcement

Perde Duvar Donatısı

Perde duvar elemanlarının düşey/yatay donatılarını, çirozlarını ve başlık bölgelerini otomatik modeller; boy ve ince yüz kesitleri ile temel filizlerini hazırlar.

Düşey/yatay donatı ve çiroz yerleşimi
Başlık bölgeleri, boy ve ince yüz kesitleri
Kapı/pencere boşluklarının otomatik algılanması
Temel filizleri ve revizyonda güncelleme

Videoyu izleyin

BIMFlex Allplan Wall Reinforcement — Perde Duvar Donatısı

Düşey, yatay ve çiroz donatıları tek işlemde

Modül 04

BIMFlex Allplan Wall Opening Edge Reinforcement

Duvar Boşluk Kenarı Donatısı

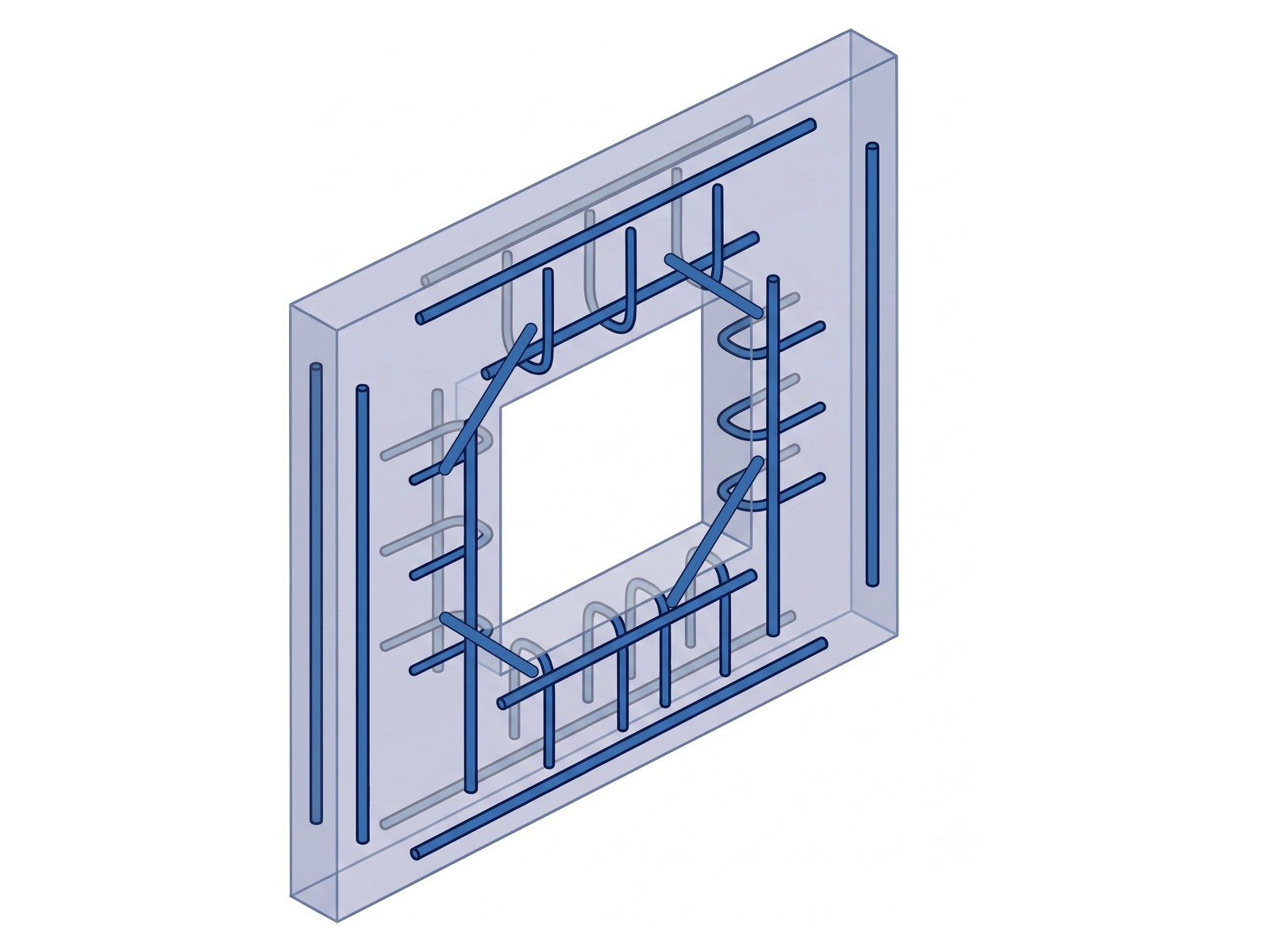

Perde duvarlardaki kapı ve pencere boşluklarını otomatik algılar; boşluk kenarını saran U (fırkete) veya kapalı etriyeleri, köşe çaprazlarını ve ilave (kenar) donatılarını modeller. Boşlukları tek tek veya duvarın tamamını seçebilirsiniz.

Boşluk bazlı seçim veya duvarın tüm boşlukları
Kenarda U (fırkete) ya da kapalı etriye seçeneği
İki boşluk arasındaki dar ayaklara otomatik etriye
Köşe çaprazları ve ilave (kenar) donatıları
Boşluk taşınınca donatıların kendini güncellemesi

BIMFlex Allplan Wall Opening Edge Reinforcement — Duvar Boşluk Kenarı Donatısı

Kapı ve pencere boşluklarının kenarı, boşluk boşluk seçilerek

Modül 05

BIMFlex Allplan Slab Reinforcement

Döşeme Donatısı

Döşeme plakalarında üst (mesnet) ve dağıtım donatılarını otomatik modeller; komşu döşemelerle hizalı çalışır ve revizyonlarda kendini günceller.

Üst (mesnet) ve dağıtım donatısı yerleşimi
Komşu döşemelerle hizalı çalışma
Farklı kalınlıktaki döşemelerde doğru ankraj
Sehpa donatısı ve stok boyuna göre bölme

Videoyu izleyin

BIMFlex Allplan Slab Reinforcement — Döşeme Donatısı

Komşu döşemelerle hizalı üst ve dağıtım donatısı

Modül 06

BIMFlex Allplan Slab Opening Edge Reinforcement

Döşeme Boşluk Kenarı Donatısı

Döşemelerdeki merdiven, asansör veya tesisat boşluklarının çevresindeki kritik gerilmeleri sönümleyen köşe takviye donatılarını otomatik ekler.

Boşluk boyutuna göre otomatik ayarlanan donatılar
Köşe takviyeleri ve U kapatmaları
Revizyon sonrası kendini güncelleyen yerleşim

Videoyu izleyin

BIMFlex Allplan Slab Opening Edge Reinforcement — Döşeme Boşluk Kenarı Donatısı

Boşluk çevresi takviyeleri, otomatik ve revizyona dayanıklı

Modül 07

BIMFlex Allplan Complex Shape Reinforcement

Karmaşık Şekil Donatısı

Standart kalıba girmeyen, karmaşık geometrili betonarme elemanları donatılandırır. Seçtiğiniz yüzeye göre U, L veya düz profilli donatıları otomatik oluşturur ve boşlukları dikkate alır.

Seçilen yüzeye göre otomatik donatı profili (U / L / düz)
Eğik ve çapraz yüzeylerde çalışma
Boşluk ve kesimlerin otomatik dikkate alınması

Videoyu izleyin

BIMFlex Allplan Complex Shape Reinforcement — Karmaşık Şekil Donatısı

Standart kalıba girmeyen geometriler için yüzey donatısı

Yardımcı Araçlar

FlexSoft Toolbox

Donatı dışındaki tekrar eden işleri kısaltan Allplan araçları

Donatı paketinden bağımsız, ayrı satın alınabilen yardımcı araç paketi.

IFC Converter

IFC Katılarını Elemana Çevirme

IFC ile aktarılan (ya da başka yolla gelen) 3B katı modelleri Allplan'ın kendi mimari elemanlarına çevirir: duvar, kolon, kiriş, döşeme, temel. Böylece model üzerinde donatı, metraj ve etiketleme araçları çalışır hale gelir.

IFC türüne göre veya elle seçim
Duvar, kolon, kiriş, döşeme ve temele dönüştürme
Kaynak katının katman ve adını koruyabilme

Column Labeler

Kolon Etiketleme

Seçtiğiniz kolonları planda sırayla numaralandırır ve etiketi kolonun sağ altına, kesit ölçüsüyle birlikte yazar. Tüm belge taranmaz; yalnızca seçtiğiniz bölge etiketlenir, böylece kat veya blok bazında ayrı numaralandırma yapılabilir.

Çerçeveyle veya tek tek seçim
Okuma sırasına göre otomatik numaralandırma
Ad ve kesit ölçüsünün birlikte yazılması

Beam Labeler

Kiriş Etiketleme

Seçtiğiniz kirişleri planda sırayla numaralandırır; etiketi kirişin ortasına ve kiriş doğrultusunda döndürerek yazar. Eğik kirişlerde de doğru yönü bulur.

Önce yataylar, sonra düşeyler sırasıyla numaralandırma
Etiketin kiriş doğrultusunda döndürülmesi
Ad ve kesit ölçüsünün tek satırda yazılması

Wall Labeler

Duvar (Perde) Etiketleme

Seçtiğiniz duvarları (perdeleri) planda sırayla numaralandırır; markayı duvarın ortasına ve duvar doğrultusunda döndürerek yazar. Eğik duvarlarda da doğru yönü bulur. Çok katmanlı duvarda duvar başına tek etiket çıkar.

Çerçeveyle veya tek tek seçim, okuma sırasına göre numaralandırma
Etiketin duvar doğrultusunda döndürülmesi
Duvara bağlı etiket: çift tıkla adı değiştirme

Slab Labeler

Döşeme Etiketleme

Seçtiğiniz döşemelerin ortasına Allplan'ın kendi kot işaretini koyar ve kalınlığını yazar. Kot her zaman döşemenin üst yüzünden alınır.

Native kot işareti (model değişince güncellenir)
Kalınlık yazısı ve ön ek ayarı
Çerçeveyle toplu seçim

Element Copier

Elemanları Başka Dosyaya Kopyalama

Seçtiğiniz kolon, kiriş, duvar, döşeme ve merdivenleri örneğin üst katın çizim dosyasına kopyalar. Hangi türlerin kopyalanacağını paletten seçersiniz; hedef dosyayı Allplan'ın kendi dosya penceresinden belirlersiniz. İsterseniz kat yüksekliği kadar yukarı kaydırarak kopyalar.

Kolon, kiriş, duvar, döşeme ve merdiven; tür filtresiyle istediğiniz kadarı
Hedef dosyayı Allplan'ın kendi penceresinden seçme
Kat yüksekliği kadar yukarı (ya da aşağı) kaydırma

Plan Dimensioner

Kalıp Planı Ölçülendirme

Kalıp planındaki elemanları tarayıp ölçü zincirlerini Allplan'ın kendi ölçü çizgileriyle oluşturur. Elle ölçü çekme işini ortadan kaldırır.

Eleman kenarlarına göre otomatik ölçü zinciri
Native ölçü çizgileri (revizyonda güncellenir)
Yazı yüksekliği ve uzaklık ayarları

Rebar Schedule

Donatı Metraj Tablosu

Çizimdeki donatıyı Allplan'ın kendi verisinden okur (poz, çap, adet, tekil boy, bükme şekli) ve metraj tablosunu çizime CAD nesnesi olarak çizer. Çap sütunları yalnızca o çizimde geçen çaplar için açılır.

Poz, adet, çap, tekil boy ve ölçülü bükme şekli
Çap kırılımlı toplam boy (m) ve isteğe bağlı ağırlık (kg)
Çerçeve, başlık, yazı ve şekil renkleri ayarlanabilir

Lisanslama

BIMFlex uygun fiyatlı abonelik (kiralama) ile sunulur; süre bitiminde dilediğiniz zaman yenileyebilirsiniz.

Kurulum ve güncelleme

Paket, FlexSoft Application Manager üzerinden tek tıkla kurulur ve güncellenir. Adım adım anlatım için Kurulum Rehberi sayfasına bakabilirsiniz.

Allplan lisansı

BIMFlex bir Allplan eklentisidir; çalışması için Allplan lisansı gerekir. Allplan lisansını da biz sağlıyoruz. Bizimle iletişime geçin — Allplan satın alma formu ya da — ya da Allplan Türkiye distribütörü aluplan.com.tr ile görüşebilirsiniz.

BIMFlex'i projenizde canlı görün

Modülleri gerçek bir projede incelemek veya lisanslama hakkında bilgi almak için bize ulaşın.
